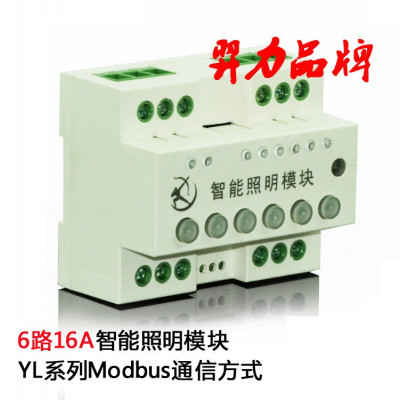

6路智能照明控制模块 modbus通信方式 智能照明模块

照明控制模块是利用先进的电压调节剂电子感应技术，广州羿力照明工程有限公司是以公认的照明Y-BUS系统一格的智能为平台，对照明电控进行监控与跟踪操作，改进了照明电路中不平衡的负荷来带的额外的功耗，以及低压自动化电控回路上的操作功率因素，降低灯具消耗的能源和电路在工作环境，达到记忆储存应急控制优化的照明控制模块。

1简介

目前国内的照明控制模块生产的品牌有：羿力照明控制模块、ABB照明控制模块、光控照明控制模块、时空照明控制模块、天文时钟经纬度、BUS照明控制系统、照明远程控制器等一系列照明控制品牌；并通过**检测中心认证，符合**用电要求。照明控制模块采购国外**CPU芯片及记忆储存芯片集成，使照明灯控时的故障降低，以天文时钟方式控制半夜照明灯全开/关，一年中面调节；使用到路灯、酒店照明、大厦照明、工厂照明、广场照明、商场照明等豪华地带，也适应在隧道照明、地铁、车站、学校等所有工程低压电力系统照明控制部分应用。

2产品特点

1，产品在黑色按键按住2秒主要是记忆自动控制。

2，照明控制模块在应急的操控性按键上，按住哪个按键，哪个回路马上开,方便应急应用

3，模块扩展回路时**扩展到9千回路操作

4，输入及输出回路端子使用大电流继电器，减少故障等问题

5，模块终端使用操作系统是YL-bus系统，集中控制照明灯，及输入的其他回路电控产品

6，产品接线与安装方便，在产品上端子接口直入直出，不会扰乱效果与视觉形象，维护时方便简洁

7，外形使用防火不燃塑料，在火灾或短路时不燃，重量在80公斤下压不变形、不毁坏

3功能参数

输入电压：AC/DC12V3W（直流交流两用）

端子输入：≤16A

工作电压：单项220V/3相380V±15%

输入回路：1000回路

回路输出：4、6、8路

输出端子：≤16A

外形尺寸：108*92*68与DZ47-6P相同

接线孔：1.5mm每卡，过5平方线，可接2.5平方线大小，5A电流

机载寿命：05A=1×106次，10A=1×105次，16A=1×104次

工作温度：-5℃至60℃

相对湿度：85%

海拔高度：3000米

防护等级：ip30
