广州羿力照明工程有限公司

户外智能照明模块

★  6路独立输出，独立控制。

★  6路光控设置灵活启用。

★  光控  经纬度时间  手动/自动

★  参数设置，通过主屏（S-093B）作为手编器写入，写完拔走。

★  远距离通讯485标准

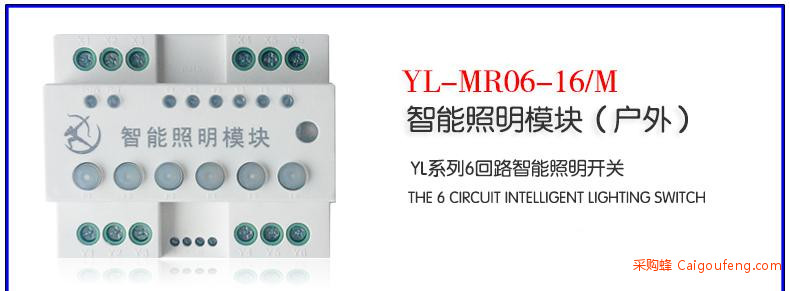

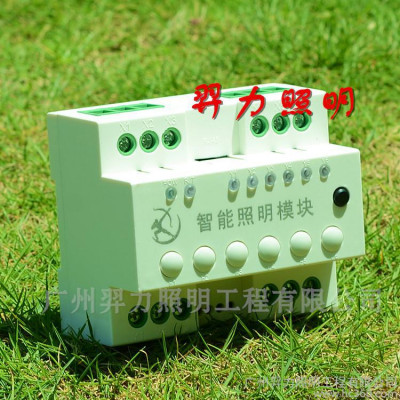

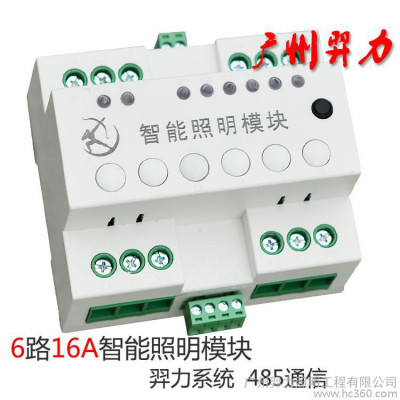

YL-MR0616智能照明控制模块 智能路灯照明控制模块，该系列产品具有根据经纬度每天自动调整开关灯时间、多回路控制、

预存多套开关灯方案、光控等多种功能，既可独立控制，实现了户外照明的智能化控制，可完全取代现有时控器、光控器，经纬度，

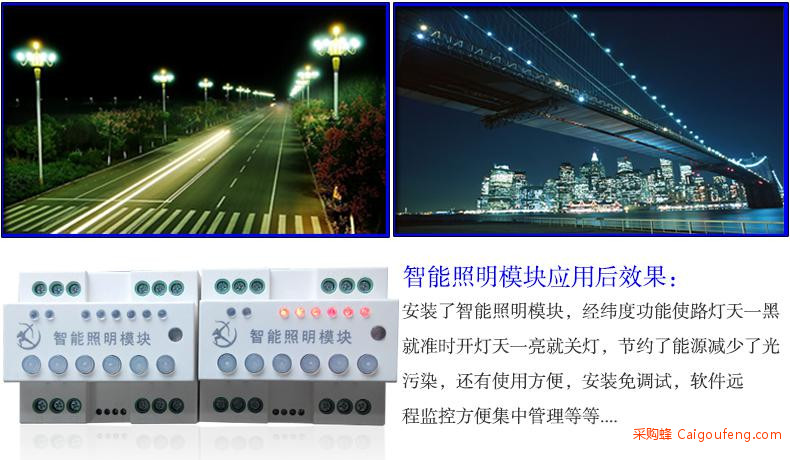

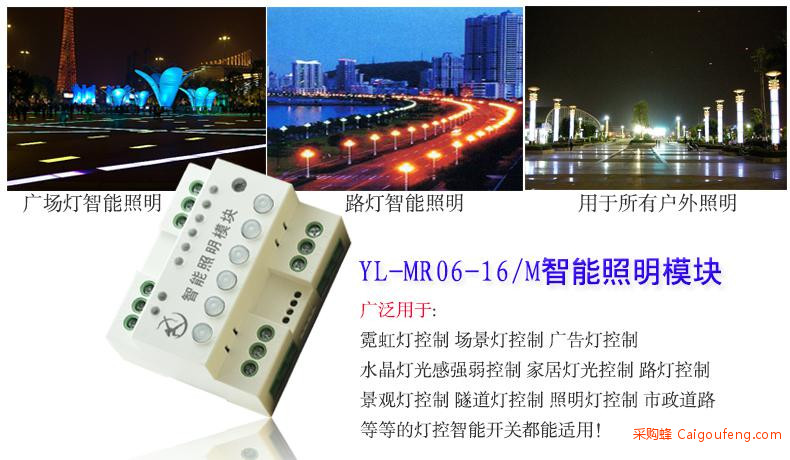

可广泛应用于城市道路、工厂、住宅小区、户外广告等的照明智能控制。

智能照明模块型号解析：

经纬度功能简介：经纬时钟智能模块控制器又名天文控制器、天文钟、天体钟，是一种高科技产品，目前正广泛用于市政道路、铁路、车站、货场、灯塔、港口、矿山、工厂厂区、航标、灯光广告及部队营房等所有室外照明的自动控制，它可有效改善照明控制质量，减少维修工作量;也能很好地节约电

我们的优点大概：

1:电流够大：大电流接点，每回路16安（可做20安）（白炽灯3kw，led灯1kw）可直接控制灯，减少交流接触器的接线烦琐，减少成本

2：自动运行（时控）：每路可设定，定时开关，自动开关。

3：手动应急：在模块上面直接开关灯，方便现场调试

4：远程控制：与S-093NA遥控主机来做成远程遥控，电脑主机控制，GPRS手机卡 遥控范围全国

5：接线方便：模块上入下出，端子能接16平方线，（其他某产品模块是在同一方接线，不方便而不好看）

6：内设置经纬度控制功能：按地球偏转的四个季节，每天的变化比较小，观看季节变化就很明显，如：（春季06:30分天亮，夏季05:40分天亮，秋季06:30分天亮，冬季07:30天亮），经纬度功能每天按季节变化自动改变，保证天黑准时开灯，天亮准时关灯

7：.光敏控制功能：光是太阳给我们带来的，光敏控制功能在每天早上太阳出来的光度达到一定的光度，控制器功能就自动开/关灯，（如：光敏＞50°，太阳早上照来就开灯，＜50°关灯）

8： 带标准485通讯，可接显示屏S-093NA/S-096NB，接电脑组态软件功能自由发辉

9：全夜半夜功能：每路两个时间段设置，方便深夜关灯，凌晨再开灯之需求

10：集传统时间控制、天文时钟、光控为一体，称之为‘三合一 智能照明控制模块’，同行的先进产品。

以下智能照明模块的详细解析：

·时间控制、天文时钟、光控为一体，称之为‘三合一 智能照明控制器’，同行的先进产品。

     ·大电流接点，直接接灯，减少交流接触器的接线烦琐，减少成本。

     ·每天按季节变化自动改变，保证天黑准时开灯，天亮准时关灯。

     ·带标准485通讯，可接显示屏，接电脑组态软件功能自由发辉。

     ·每路两个时间段设置，方便深夜关灯，凌晨再开灯之需求。

     ·支持手动控制，方便现场调试，有“手动/停/自动”3个方便端子。

     ·接线简单，维护方便。

     ·大众化设计，操作简单易行。

工作参数：

   工作电压： AC 85~265V（直流和交流两用）
   负载能力： ≤20A每路（最大承受20A，长期使用：在20A使用3年，16A可使用5年，10A可使用10年）
   工作温度： －40℃~80℃，湿度＜90%
   掉电维持： ＞15年
   功率损耗： ≤１.２W
   控制回路： 3回路 接点16A（可扩展回路）扩展到18回路为一个电箱（推荐）
工作方式：

  手动操作： 1：电箱自带开关按钮
                  2：与S-093A或S-093B配用连接，直接操作S-093A或S-093B产品，按键方式操作位手动方式操作
  自动操作： 按自己工作要求设定好，10年不变的轮回操作方式操作（可配用S-093）

产品规格：

  外形尺寸： 108*92*68mm

     接线孔： 0.5mm每卡，可接2平方线大小，16A电流
  产品重量： 1.2千克
电箱要求：

   面板开关： 面板有手动和自己扭转开关

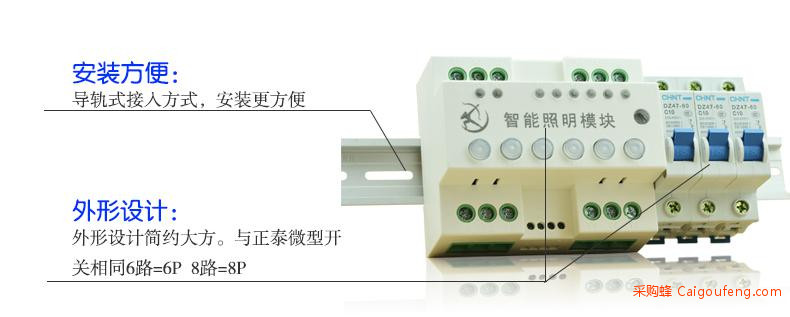

   安装方式： 安装在电箱内部空间为：≥120*100*90mm导轨安装

用户工作：用户所做的唯一工作就是接线和通电，其余工作自动完成！将传统复杂的远程通讯、系统配置、现场设置等工作由设备自动完成！

S-096NB主机与YL-MR06-16/M智能照明模块连接：（主机详细使用请看主机的详细页面）

7回路到12回路连接两个

6回路就连接一个，7回路到12回来连接两个，18回路连接3个模块。以此类推：

13回路到18回路连接3个模块

主机与模块接线图：

电源端子：电源不分正负交直两用，两端相通的，减少接线者驳线。

通讯端子：通讯线A对A，B对B，不能接反。接反run指示灯不闪。

手动端子：当手动功能时，6个点动按钮起作用，带停电持保。

光探端子：接上光控探头时可扩展光控功能。

功能端子：手动/停/自动，当自动时按设定的时间，光控，遥控运行。

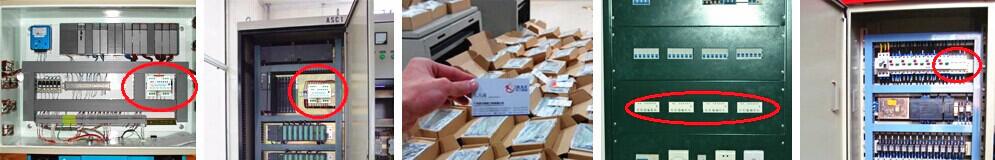

整个系统电箱里面接线图：

连接S-093NA遥控主机就变成了无线的遥控方式了：

按上面图接好线：

用电脑或S-093A/B编程，编程好了以后就可以使用，于PLC相似，当时控仪的开关灯时间数据受到外部干扰变乱后，能自动修正为18：30（开）~06：00（关），确保能正常开关灯。(注：本时钟是24小时制时间模式) ，可以随季节变化自动修正每天开、关灯时间，确保每天开、关灯时间合理。本产品设置是6路控制输出，带光控功能，接有RS485通讯。

可以于S-093A/B联合使用，拥有多路回路控制，功能更强大，改造编程可直接使用S-093A/B编程，保持简便和准确。

CCC、质量检测、专利证书     外壳使用防火布燃塑料    80公斤重量压不变形    可以接3条2.5平方线    与断路器安装方式一致
